Maskinfundering med skruepæle

Annonce – Dato 9 jan 2025

GeoPile har løst en krævende funderingsopgave under vanskelige forhold

Ib Andresen Industri (IAI) i Vejle har brug for fundering af nogle nye maskiner. Skruepæle er valgt som funderingsløsning på grund af pladskrav til installationsudstyr og da andet udstyr vil være vanskeligt at komme til med.

Kort arbejdsperiode

I forbindelse med sommerferielukning af virksomheden skulle funderingsarbejdet løses i en meget afgrænset periode. Det har været et krav fra bygherre, at de nye fundamenter var klar efter sommerferien.

Geotekniske undersøgelser

Da der er en del byggeri på grunden, efterspørger GeoPile geotekniske undersøgelser til brug for projektering af de nye pæle. COWI fremsender boreprofiler fra tidligere undersøgelser på grunden, da der er meget langt ned til de bæredygtige jordlag og der på vejen derned er målt forholdsvist dårlige værdier for den udrænede forskydningsstyrke. Pælelængden er projekteret til 14 á 15 meter.

Geoteknik

De geotekniske boreprofiler viser, at der kan regnes med en udrænet forskydningsstyrke på 40 kN/m². I forbindelse med projektering af opgaven spurgte vi ind til den regningsmæssige værdi, dvs. værdien for projekteringsgrundlaget. Denne værdi blev oplyst til 30 kN/m² for jorden. En værdi så lav udgør et problem for skruepæle, idet sidestøtten for pælen ikke umiddelbart kan beregnes med så lave jordparametre.

Den regningsmæssige værdi er dog altid mindre end den faktiske værdi, så ved at eftervise  bæreevnen for de monterede pæle, kan pælene anvendes som projekteret. Derved flyttes en omkostning ved flere pæle med reduceret bæreevne til en mindre omkostning ved test.

Vi valgte derfor i samarbejde med rekvirenten og med COWI at udføre prøvebelastning på et antal pæle for at eftervise projekteringsgrundlaget.

Skruepæle

De anvendte pæle er skruepæle af ”Helical”-typen, dvs. et stålskaft med påsvejsede stålskiver. GeoPile kan levere forskellige pæletyper med i bæreevne varierende fra 70 kN/pæl til lige under 200 kN/Pæl.

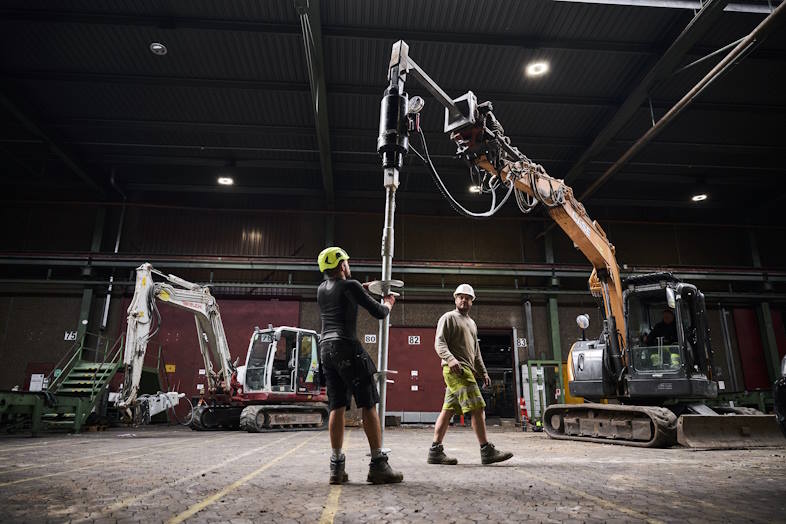

Installation af skruepælene udføres med gravemaskine. Pælene drejes i jorden med en oliemotor, der er monteret på gravemaskine, og derfor kan installation foregå vibrationsfrit. På oliemotoren er der monteret en momentmåler, der registrerer den kraft der løbende skal anvendes for nedbringning af skruefundamentet. GeoPile skruepælene opfylder ved installation følgende krav:

• Alle helicals er ført dybere end OSBL
• Pælene kan ved anvendelse af almindelig pælebæreevneberegning eftervises i sand og ler (Meyerhof/modificeret Terzaghi)
• Pælenes bæreevne verificeres ved måling af installationsmoment, der tilgår den afsnitsprojekterende ingeniør i realtid.

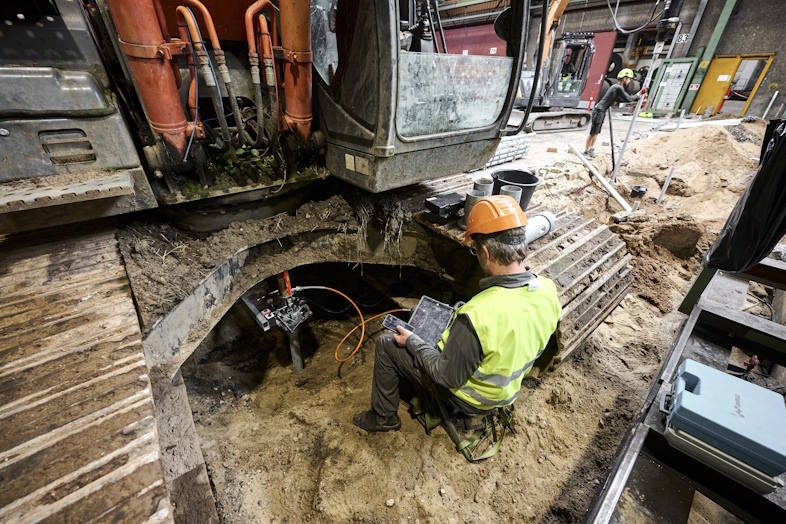

Prøvebelastning

Den efterfølgende prøvebelastning udførtes af GeoConsult. Pæleløsningen blev eftervist. Kravet til regningsmæssig bæreevne på de mindste pæle er på 100 kN/Pæl. Der blev testet med 150 kN pr. pæl.

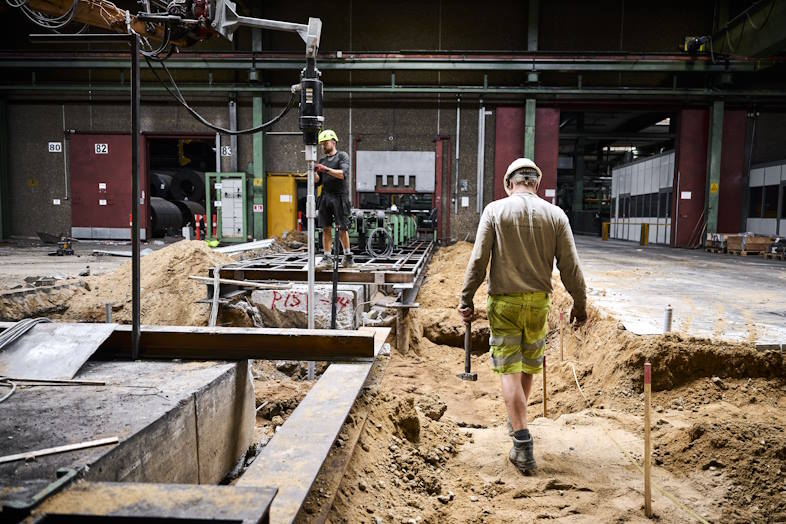

Arbejdets udførelse

Følgende procedure blev valgt:

• Lokal opbrydning af den eksisterende betonplade
• Der udgraves til underkant af montagebeslag på pæle
• Indbyggede materialer færdigkomprimeres
• Armering for fundamenter monteres
• Fundamenter udstøbes

Interessenter:

Rådgivende Ingeniør – Bygværksprojekterende ingeniør: COWI

Geoteknik: COWI

Eftervisning af pæle: GeoConsult

Levering af pælekonstruktion: GeoPile

Afsnitsprojekterende ingeniør: Olav Kristensen

Yderligere information: www.geopile.dk/, tlf. 8282 3040.
